탈분기

정제금속탐지탈분기(저소음/저진동)


확대보기

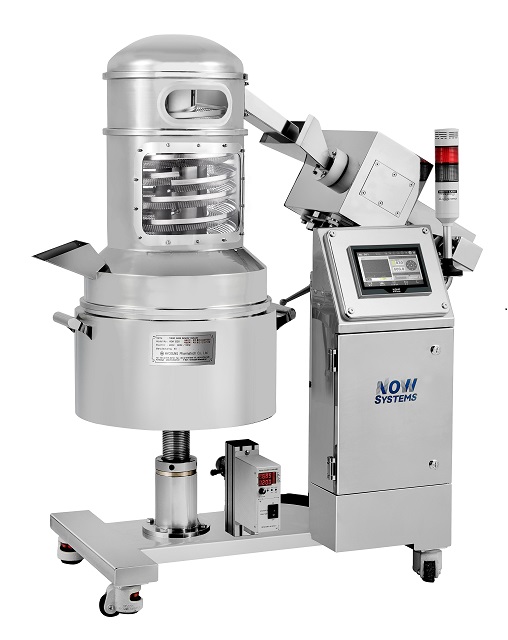

효성팜텍의 HSM1200은 어떤 종류의 정제에 대해서도 수직 먼지 제거와 디버링이 가능합니다.

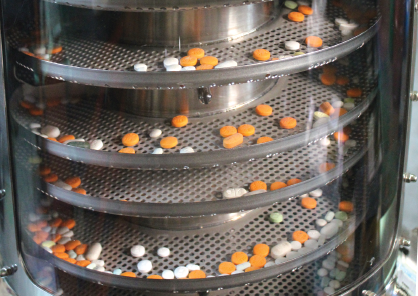

단계가 없는 진동은 제품의 수직 방향 상승을 하게 하며, 탈분기의 높이는 요구되는 출고 높이와 직접적으로 관계로 투입구의 높이는 770mm에서 855mm까지 조정이 가능합니다.

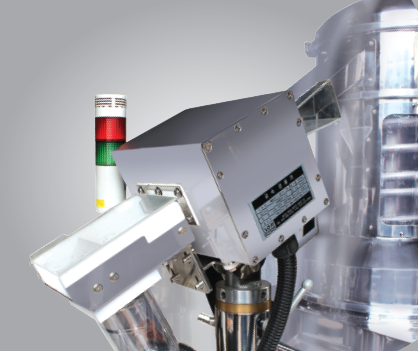

HSM1200 탈분기는 금속 입자 검출기와 함께 일체형으로 되어 있습니다.
금속 입자 검출기는 진동에 민감하며 탈분기의 진동 부분은 프레임의 고정 부분과 이격되어 있습니다.
이것은 최적 정확도, 예를 들면 제품의 원형 0.5mm 스텐리스 스틸 조각까지 금속 검출을 가능하게 합니다.
고속의 배출 방식은 불량 제품을 즉시 배출하도록 합니다.
특수 프레임의 설치는 생산실의 공간을 절약하고 유보 공간을 줄입니다.
추가로, 정제의 탈분기의 투입구와 금속검출기의 배출구 사이의 이동 경로는 일체형으로 되어 있습니다.

Hyosung pharmtech’s “HSM1200”allows vertical dedusting and deburring of any type of tablets. Stepless vibration creates a vertical ascension of the products. The deduster’s inlet height can vary between 770 mm and 855 mm in direct relation with the outlet height required.
The “HSM1200”dedusters are equipped with a metal particles detector. As metal particles detectors are very sensitive to vibrations, the vibrating parts of the dedusters are isolated from the steady parts of the frame. This permits reaching an optimal accuracy such as a spherical stainless steel part of 0,5 mm in the products. A high speed rejection mechanism instantly rejects non conform products. The construction of this special frame saves space into the production room and reduces the retention areas. In addition, the circuit of tablets is therefore totally closed between the inlet into the deduster and the outlet of the metal particles detector.

동영상

주문신청

자료요청

정제금속탐지탈분기 정제금속탐지탈분기 정제금속탐지탈분기

장점 (Advantages)

  • 외부 진동이 거의 없다
  • 투입구와 배출구의 높이 조절이 가능하다
  • 투입구와 배출구의 방향 조절이 가능하다
  • 유연한 금속 검출 전기 케비넷의 위치
  • 모든 케이블이 유닛 프레임에 통합되어 있다
  • 공정 중 제품 상승 기능
  • 새로운 먼지 배출 개념 도입
  • 낮은 수준의 소음 발생
  • 연속적 TIG 용접으로 표면이 매끄럽다
  • 빠른 분해 조립
  • 검증 가능한 IQ/OQ 프로토콜
  • No external cover vibration
  • Inlet/Outlet height adjustment
  • Inlet/Outlet direction adjustment
  • Flexible position of the metal check electrical cabinet
  • All cables are integrated in the unit frame
  • Lifts the products during the process
  • New dust extraction concept
  • Low noise release
  • Continuous TIG welding
  • Quick dismantling - assembling
  • IQ/OQ validation protocol available

정제금속탐지탈분기

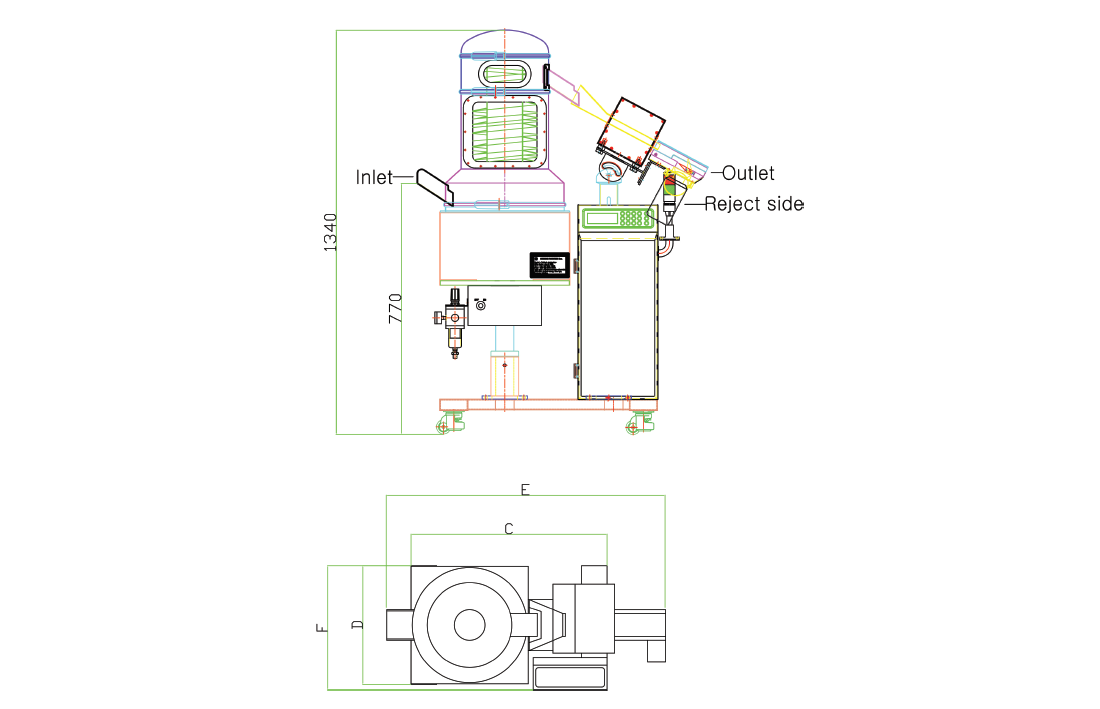

Technical data: HSM 1200
Inlet height (A) 770mm-855mm
Outlet height (B) 800mm-885mm
Floor dimensions (CxD) 770mm x 460mm
Total dimensions (E x F) 1055mm x 490mm
Inlet chute dimensions 115mm x 40mm
Outlet chute 85mm x 35mm
Minimum tablets size Ø4mm
Maximum tablets size Ø25mm
Conveying speed Adjustable

Dedusting/Deburring distance(m)

8.4m

Compressed air required

1.5~3bar/h

Ø Dust extraction connection Ø38mm
Noise level (Db) Max. 72 Db
Power supply

220V 1P

Power cycle 50Hz or 60Hz
Contact parts Stainless steel 316
Contact parts finishing Mirror finish RA < 0.5 ㎛
Contact parts welding Continuous TIG welding
Frame parts Stainless steel 304
Frame finishing Mirror finish
Frame mounted on wheels yes
IQ-OQ protocol Available
packaging Box on 1 US pallet
Brutto weight 185kg
Capacity/Speed exemples:
head opening 95x38mm
Accuracy stainless steel Ø 0,5mm
Accuracy non-ferro Ø 0,5mm
Accuracy ferro Ø 0,3mm
Capacity/Speed exemples:
Round tablets Ø6mm

1 200 000 tabs/H

Round tablets Ø8mm

1 000 000 tabs/H

RoundtabletsØ13mm

850 000 tabs/H

shaped tablets 8x4mm

850 000 tabs/H

shaped tablets 19x7mm

600 000 tabs/H
